配电箱配线规范与三相五线制接法

您的当前位置: 首 页 >> 新闻中心 >> 公司新闻

配电箱配线规范与三相五线制接法

发布日期:2021-02-22 00:00 来源:http://www.gzyihaodq.com 点击:

贵州屹豪电器厂为你介绍配电箱配线规范与三相五线制接法

空开零线配线

1、零线颜色要采用蓝色。 2、照明及插座回路一般采用2.5mm2导线,每根导线所串连空开数量不得大于3个。空调回路一般采用2.5mm2或4.0mm2导线,一根导线配一个空开。 3、不同相之间零线不得共用,如由A相配出的一根黄色导线连接了二个16A的照明开空,那么A相所配空开零线也只能配这两个空开,配完后直接边接到零线接线端子上。 4、箱体内总空开与各分空开之间配线一般走左边,贵州配电箱出线一般走右则。 5、箱内配线要顺直不得有纹接现象,导线要用塑料扎带绑扎,扎带大小要适合,间距要均匀。 6、导线弯曲应一样,且不得有死弯,防止损坏导线绝缘皮及内部铜芯。

一排空开配线 1、A相线为黄、B相线为绿、C相线为红 。 2、照明及插座回路一般采用2.5mm2导线,每根导线所串连空开数量不得大于3个。空调回路一般采用2.5mm2或4.0mm2导线,一根导线配一个空开。 3、由总开关每相所配出的每根导线之间零线不得共用,如由A相配出的一根黄色导线连接了二个16A的照明开空,那这两个照明空开一次侧零线也是只从这二个空开一次侧配出直接连接到零线接线端子。 4、箱体内总空开与各分空开之间配线一般走左边,贵州配电箱出线一般走右则。 5、箱内配线要顺直不得有纹接现象,导线要用塑料扎带绑扎,扎带大小要适合,间距要均匀。 6、导线弯曲应一样,且不得有死弯,防止损坏导线绝缘皮及内部铜芯。

二排空开配线 1、A相线为黄、B相线为绿、C相线为红 。 2、照明及插座回路一般采用2.5mm2导线,每根导线所串连空开数量不得大于3个。空调回路一般采用2.5mm2或4.0mm2导线,一根导线配一个空开。 3、由总开关每相所配出的每根导线之间零线不得共用,如由A相配出的一根黄色导线连接了二个16A的照明开空,那这两个照明空开一次侧零线也是只从这二个空开一次侧配出直接连接到零线接线端子。 4、箱体内总空开与各分空开之间配线一般走左边,贵州配电箱出线一般走右则。 5、箱内配线要顺直不得有纹接现象,导线要用塑料扎带绑扎,扎带大小要适合,间距要均匀。 6、导线弯曲应一样,且不得有死弯,防止损坏导线绝缘皮及内部铜芯

导线绑扎

1、导线要用塑料扎带绑扎,扎带大小要适合,间距要均匀,一般为100mm。

2、扎带扎好后,不用的部分要用钳子剪掉。

三相五线制接法

三相五线制包括三相电的三个相线(A、B、C线)、中性线(N线);以及地线(PE线)。中性线(N线)就是零线。三相负载对称时,三相线路流入中性线的电流矢量和为零,但对于单独的一相来讲,电流不为零。三相负载不对称时,中性线的电流矢量和不为零,会产生对地电压。

三相五线制标准导线颜色为:A线黄色,B线绿色,C线红色,N线淡蓝色,PE线黄绿色。

三相五线制分为TT接地方式和TN接地方式,其中TN又具体分为TN-S,TN-C,TN-C-S三种方式。

三相五线制分为TT接地方式和TN接地方式,其中TN又具体分为TN-S,TN-C,TN-C-S三种方式。

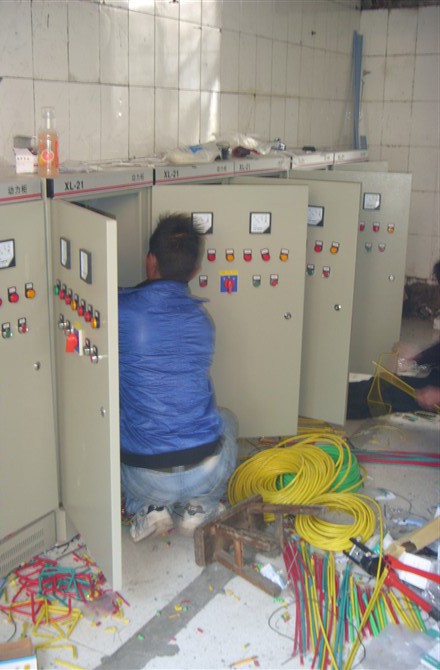

贵州配电箱

(文章内容来源于网络,如有侵权请联系删除)
