动力配电柜

您的当前位置: 首 页 >> 产品中心 >> 动力、控制配电柜

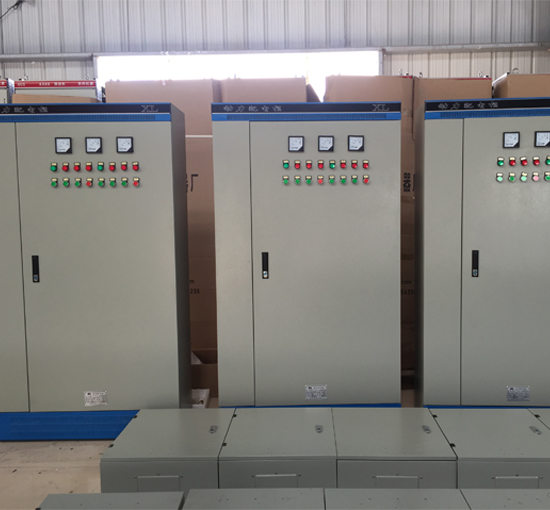

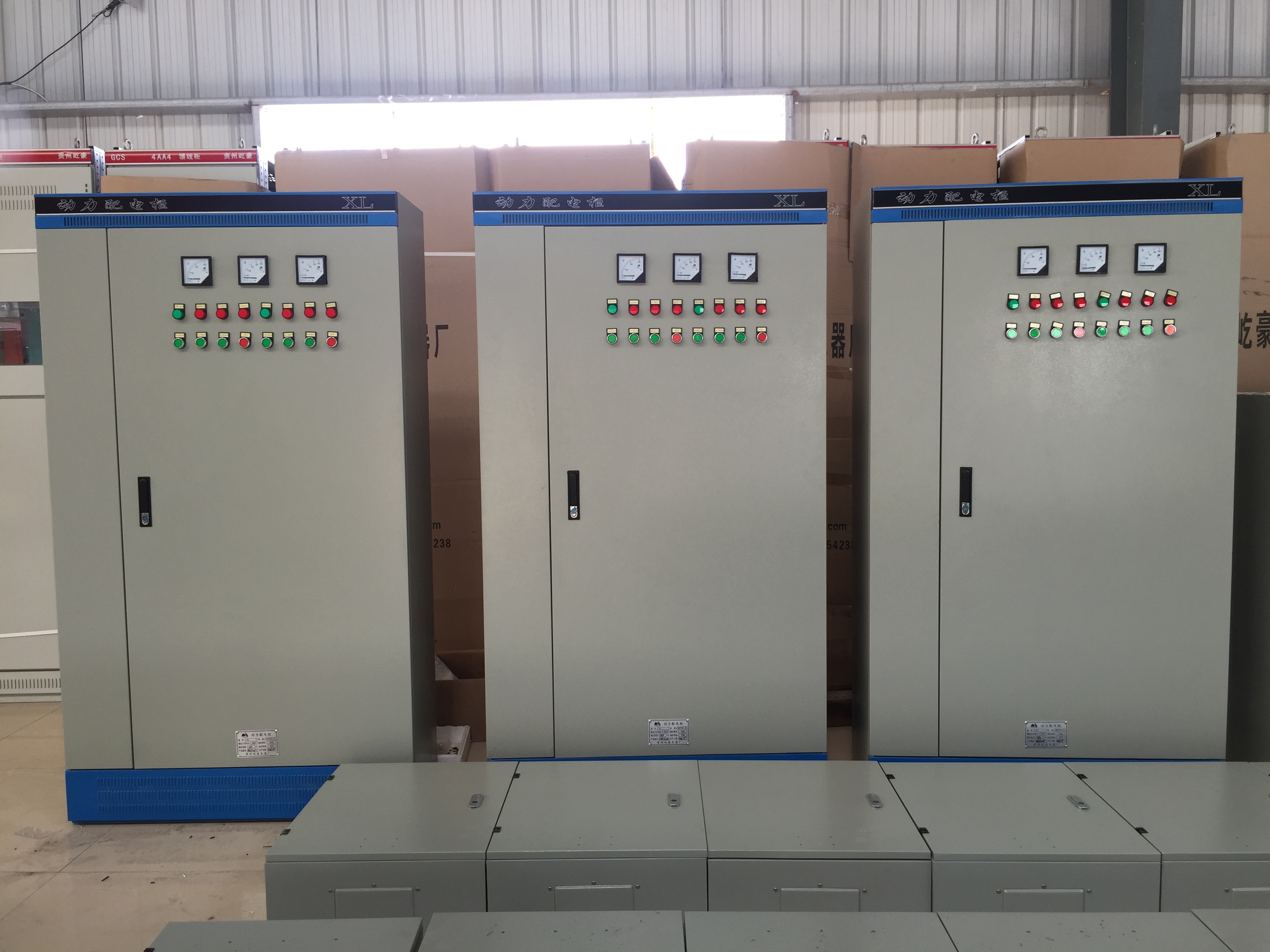

动力配电柜

  • 所属分类:动力、控制配电柜

  • 点击次数:
  • 发布日期:2018/09/20
  • 在线询价
详细介绍

贵州配电柜

贵州配电柜


动力配电箱, 也称动力控制箱,是配电箱的一种。配电箱分动力配电箱和照明配电箱,是配电系统的末级设备。配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。

配电箱分动力配电箱和照明配电箱,是配电系统的末级设备。配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。

分类

按供电系统的要求分类:

1)一级配电设备,统称为动力配电中心。它们集中安装在企业的变电站,把电能分配给不同地点的下级配电设备。这一级设备紧靠降压变压器,故电气参数要求较高,输出电路容量也较大。

2)二级配电设备,是动力配电柜和电动机控制中心的统称。动力配电柜使用在负荷比较分散、回路较少的场合;电动机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电路的电能分配给就近的负荷。这级设备应对负荷提供保护、监视和控制。

3)末级配电设备总称为照明动力配电箱。它们远离供电中心,是分散的小容量配电设备。

按结构特征和用途分类:

1)固定面板式开关柜,常称开关板或配电屏。它是一种有面板遮拦的开启式开关柜,正面有防护作用,背面和侧面仍能触及带电部分,防护等级低,只能用于对供电连续性和可靠性要求较低的工矿企业,作变电室集中供电用。

2)防护式(即封闭式)开关柜,指除安装面外,其它所有侧面都被封闭起来的一种低压开关柜。这种柜子的开关、保护和监测控制等电气元件,均安装在一个用钢或绝缘材料制成的封闭外壳内,可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施,也可以采用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式台型开关柜(即控制台),面板上装有控制、测量、信号等电器。防护式开关柜主要用作工艺现场的配电装置。

3)抽屉式开关柜。这类开关柜采用钢板制成封闭外壳,进出线回路的电器元件都安装在可抽出的抽屉中,构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间,用接地的金属板或塑料制成的功能板隔开,形成母线、功能单元和电缆三个区域。每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性,是比较先进的开关柜,生产的开关柜,多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑,作为集中控制的配电中心。

4)动力、照明配电控制箱。多为封闭式垂直安装。因使用场合不同,外壳防护等级也不同。它们主要作为工矿企业生产现场的配电装置。

特点、种类及其功能

1)便于管理,当发生电路故障时有利于检修。

2)配电箱和配电柜、配电盘、配电屏等,是集中安装开关、仪表(如图)等设备的成套装置。

3)常用的配电箱有木制和铁板制两种。

4)配电箱的用途:当然是方便停、送电,起到计量和判断停、送电的作用。

安装

1)配电箱应用不可燃材料制作。

2)触电危险性小的生产场所和办公室,可安装开启式的配电板。

3)触电危险性大或作业环境较差的加工车间、铸造、锻造、热处理、锅炉房、木工房等场所,应安装封闭式箱柜。

4)有导电性粉尘或产生易燃易爆气体的危险作业场所,必须安装密闭式或防爆型的电气设施。

5)配电箱各电气元件、仪表、开关和线路应排列整齐,安装牢固,操作方便;柜(箱)应内无积尘、积水和杂物。

6)落地安装的柜(箱)底面应高出地面50~100 mm;操作手柄中心高度一般为1.2~1.5m;柜(箱)前方0.8~1.2m的范围内无障碍物。

7)保护线连接可靠。

8)柜(箱)以外不得有裸带电体外露;必须装设在柜(箱)外表面或配电板上的电气元件,必须有可靠的屏护。
